Подстанция "Кировская"
Лабораторная работа № 1 «Осмотра силового трансформатора»

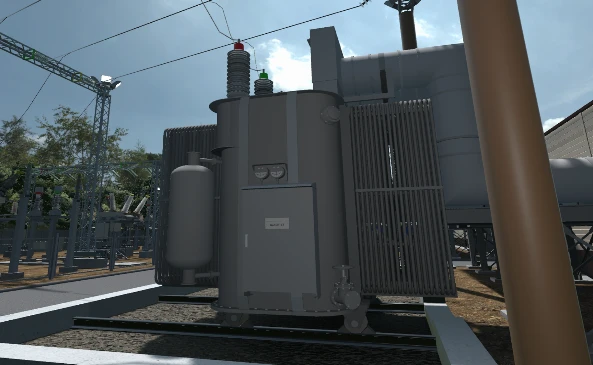

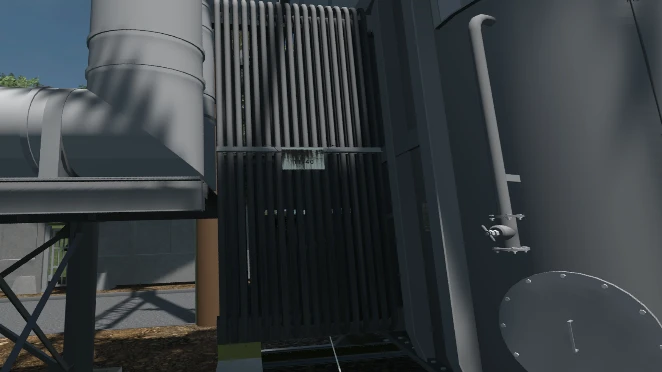

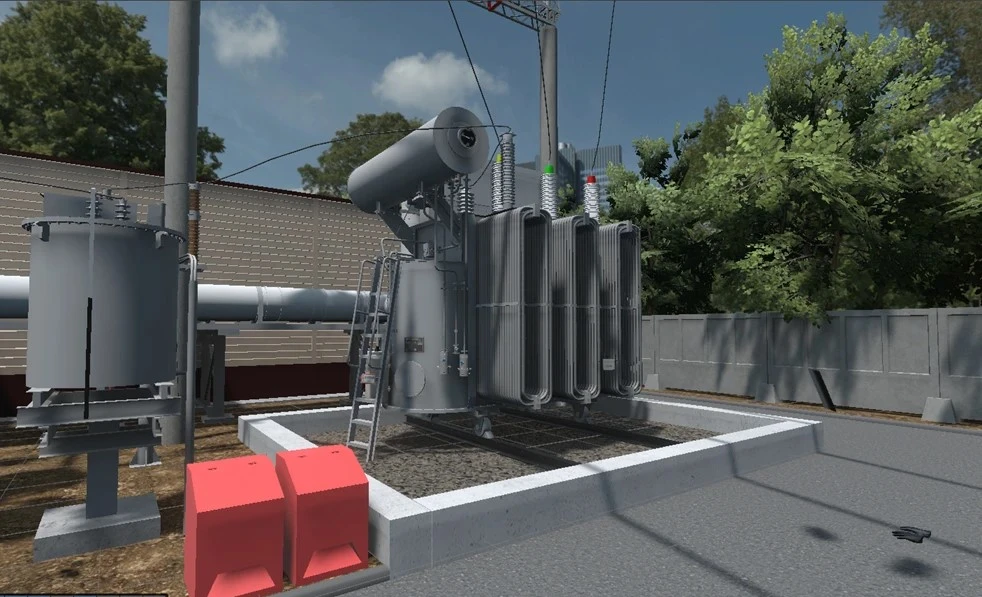

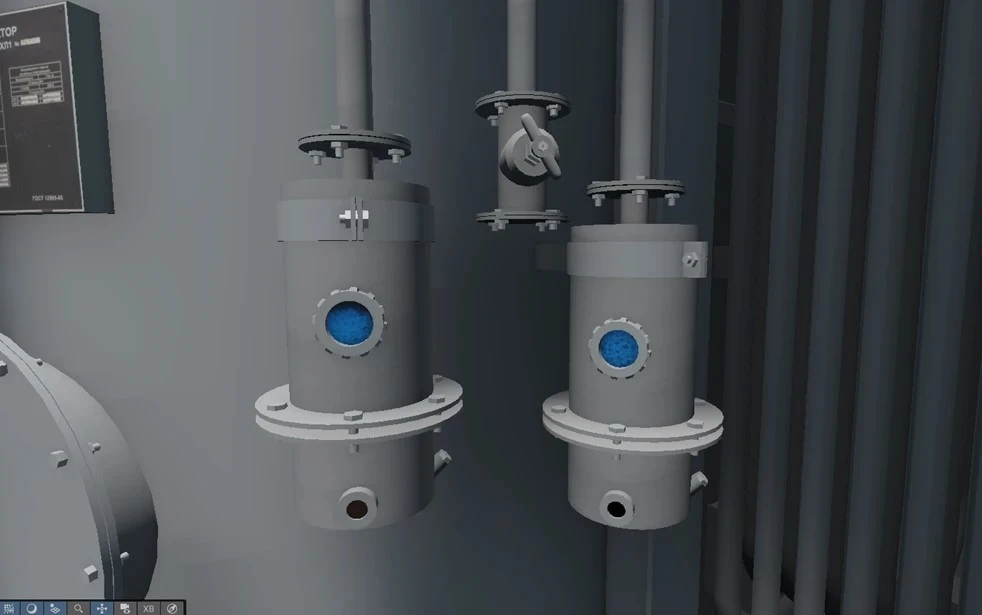

Лабораторная работа №1 посвящена получению навыком «Осмотра силового трансформатора» на предмет внешних повреждений. В лабораторной работе, пользователь имеет возможность свободно перемещаться по ОРУ подстанции 110/10 кВ, осматривая силовой трансформатор с целью найти поврежденный элемент. Когда поврежденный элемент найден, пользователь должен отметь его в переносимом с собой планшете (журнале дефектов).
Конкретное повреждение может быть в виде видоизмененного элемента (например, следы перекрытия или скол изолятора) содержать анимацию (например, капающее трансформаторное масло), и звуковое сопровождение (сильный гул со звуком электрических разрядов). Повреждения выбираются случайным образом из общего списка. Когда пользователь считает, что обнаружил все повреждения, то завершает выполнение лабораторной работы. При этом ПО оценивает полноту найденных повреждений и выставляет оценку.
Лабораторная работа № 2 «Вывод силового трансформатора в ремонт»

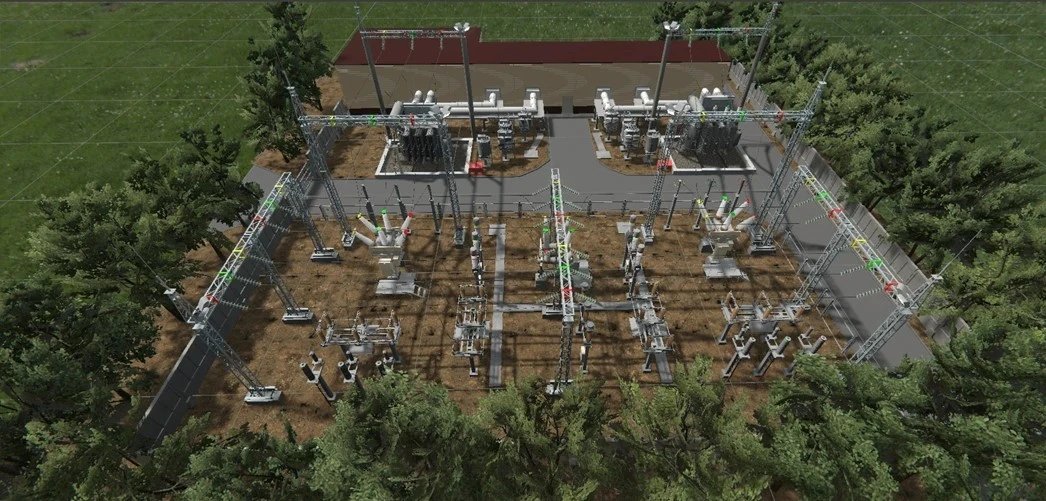

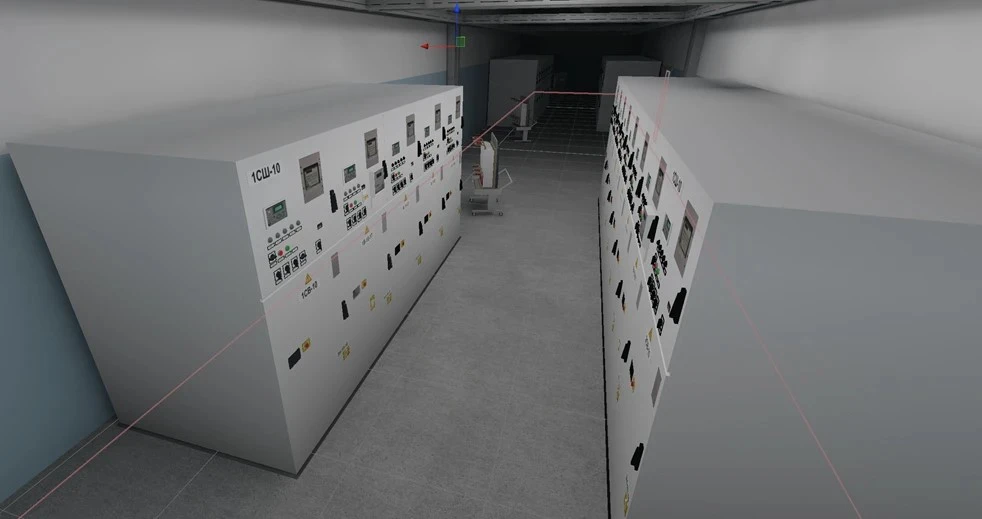

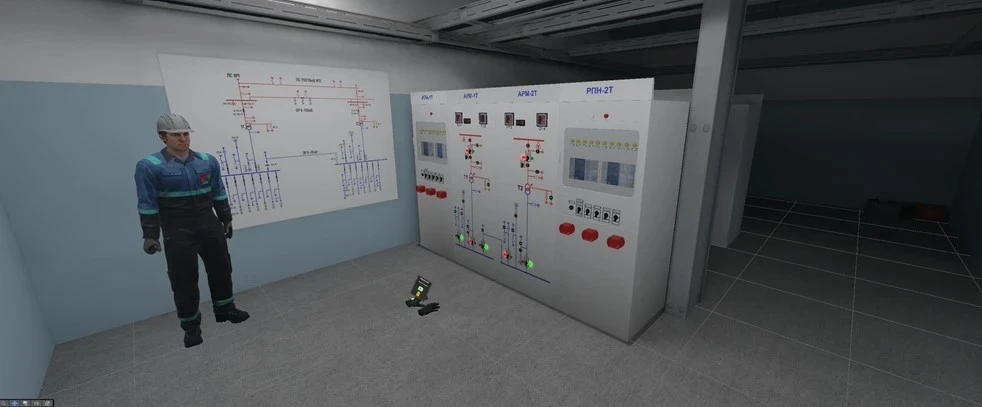

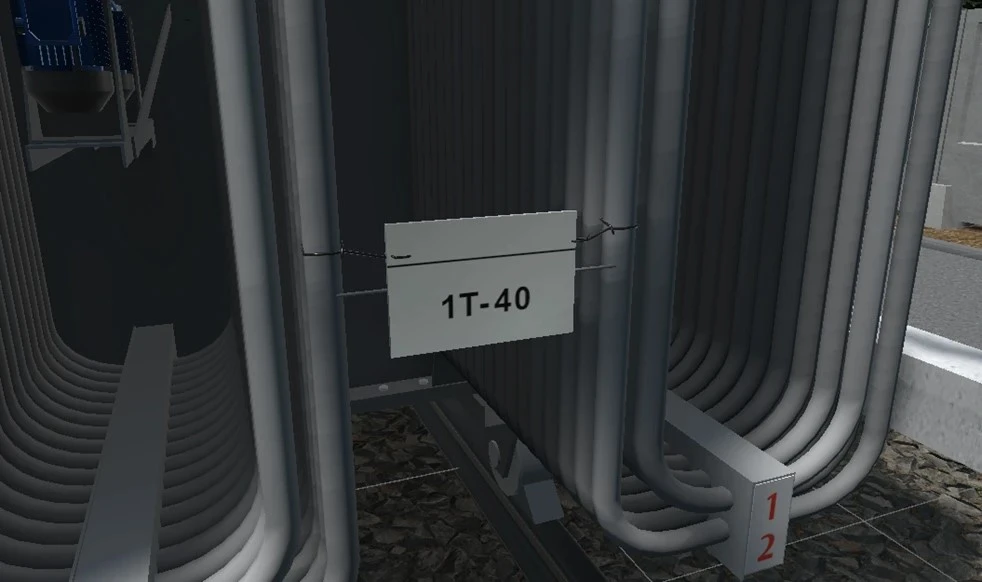

В лабораторной работе №2 пользователь получает навыки работы на подстанции при проведении переключений по выводу в ремонт силового трансформатора 110/10 кВ подстанции. Пользователь имеет возможность свободно перемещаться по ОРУ, ОПУ, ЗРУ подстанции как лицо, выполняющее переключения. При этом в работе присутствует и принимает участие второе лицо в качестве Контролирующего. Этот персонаж является запрограммированным «ботом», распознающим голос пользователя и выдающим распоряжения по ходу работы. Например, в начале лабораторной работы, контролирующий сообщает: «Дата, время … Подстанция 110/10кВ Ленинская. Задание вывести в ремонт трансформатор 1Т-40 в соответствии с бланком переключений №1. Исходная схема нормальная. Включены: ТР-110-1Т, В-110-1Т,1В-10-1Т... Отключены: НР-1Т, ЗНТ-ТР-110-1Т, ЗН1-10-1Т, 1СВ-10... Вкачены в рабочее положение тележки: 1В-10-1Т, 1СВ-10, 1ТН-10-1Т. Приступайте к работе.»

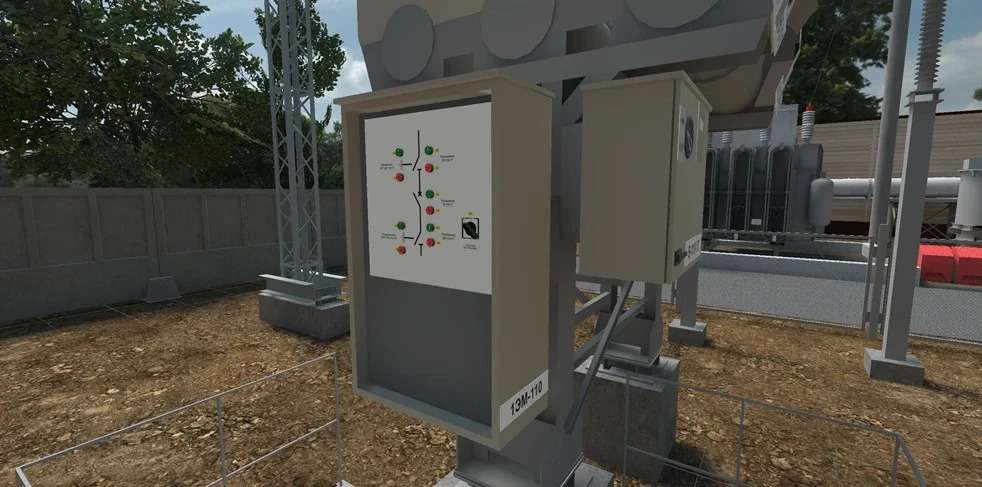

Далее Контролирующий зачитывает пункт из бланка переключений. Пользователь должен перейти в нужное место, проверить по надписи диспетчерское наименование присоединения, коммутационного аппарата, переключающего устройства, с которым предстоит проведение операции, и соответствие их указанным в бланке переключений, и повторить то, что сказал контролирующий, указывая на нужный элемент управления. Контролирующий проверяет, что содержание проводимой операции понято правильно, и ключ управления (накладка, испытательный блок, привод) выбран правильно, после чего дает указание на ее выполнение словами «Верно, выполняйте».
После выполнения операции, пользователь должен повторить фразу с заданием, но только уже со словами «отключено», «установлено», «переведено», «выведено» и т.д.

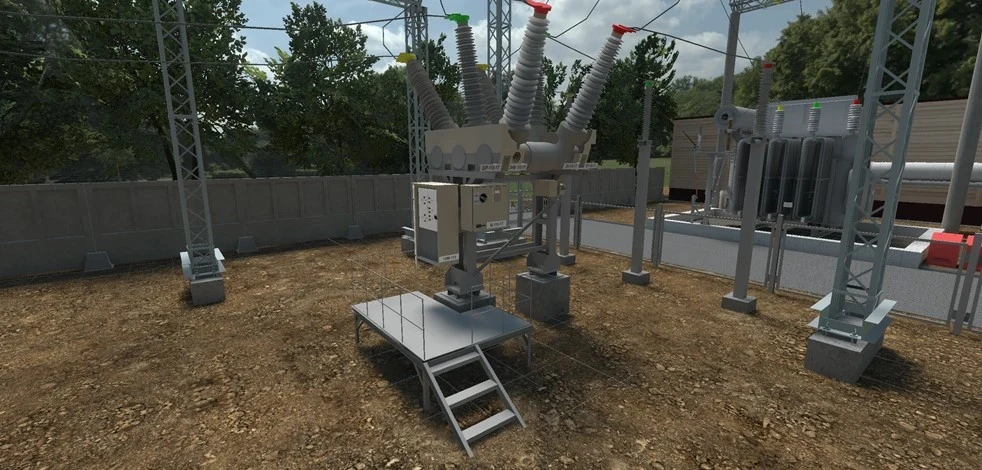

Далее Пользователь направляется к месту следующей операции, а Контролирующий следует за ним и проверяет, подошёл ли он к тому объекту, на котором предстоит произвести следующую операцию, и т. д. Если текст произнесен с отклонениями или указан не тот элемент, то Контролирующий сообщает об ошибке и не разрешает выполнять действие. Например, Контролирующий: «Выключатель В-110-1Т, отключить»; Выполняющий переключения: «Выключатель В-110-1Т, отключить» и показывает на нужный переключатель; Контролирующий «Верно, выполняйте»; Выполняющий переключения переключает; Загорается сигнальная лампа; Выполняющий переключения «Выключатель В-110-1Т, отключен».
